ゴム引張試験

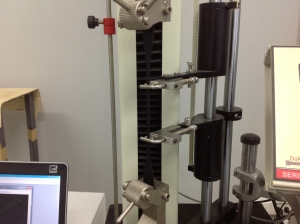

ゴム引張試験機MiniTech

こちらの機械でゴムの引張試験を行います。
Tensile Testing Machine MiniTechにて、以下の試験が可能です。

JIS K 6251　引張試験
切断時の引張強さ、切断時の伸び、100%（または200%・300%）伸びたときの応力を測定できます。
試験片はダンベル形の3号形、5号形を使用します。

JIS K 6252　引裂試験
引裂時の応力を測定できます。
クレセント形、アングル形などの試験片がありますが、RTCでは切込み無しアングル形（JIS K 6252 4.1.(c)）を使用します。

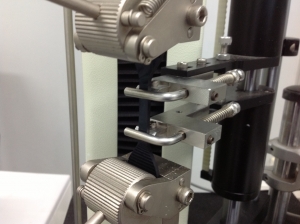

左図のように装着し、標線距離25mmを正確に取ります。

計4本の中央値を取ります。

図で装着しているゴムはHNBR（：水素化ニトリルゴム）。
耐油性の強いNBRに耐熱性、耐オゾン性、耐圧縮永久歪性などを付加した高価なゴムです。

このまま切断するまで上昇し、引張していきます。
